Une tête motrice de tronçonneuse est essentiellement inutile sans la bonne chaîne attachée au guide-chaîne. Tournant à des vitesses pouvant atteindre jusqu"à 60 mph, la chaîne sert de principal point de contact avec le bois. Cela détermine votre efficacité de coupe, votre sécurité globale et la longévité de votre équipement. L"utilisation d"une mauvaise chaîne entraîne de mauvaises performances, de graves dommages au guide-chaîne ou des rebonds dangereux.
La sélection d'une de remplacement ou de mise à niveau chaîne de tronçonneuse nécessite de parcourir une matrice stricte de spécifications non interchangeables. Vous devez équilibrer les profils de coupe en fonction des conditions spécifiques du bois, adapter la chaîne à votre type de tête motrice et prendre en compte votre propre niveau d'expérience d'opérateur. Une inadéquation au niveau du pas, de la jauge ou des maillons d'entraînement signifie que la chaîne ne s'adaptera tout simplement pas ou ne fonctionnera pas en toute sécurité.
Ce guide décompose la terminologie essentielle des chaînes de tronçonneuse. Il fournit un cadre clair pour faire correspondre les spécifications de la chaîne à votre guide-chaîne et à votre source d"alimentation. Nous évaluons les compromis entre les différents styles de coupe et profils de sécurité pour garantir que vous faites le bon choix pour vos besoins de coupe.
Compatibilité stricte : une chaîne de tronçonneuse doit correspondre exactement au pas, à la jauge et au nombre de maillons d"entraînement de la scie ; ce sont des spécifications non négociables dictées par le guide-chaîne et le pignon d"entraînement.
Optimisation de la source d"alimentation : les scies à chaîne modernes alimentées par batterie nécessitent des chaînes spécialisées à trait étroit pour réduire la traînée et maximiser l"autonomie de la batterie, tandis que les scies à essence à grande cylindrée nécessitent des chaînes robustes à trait de scie standard.
Compromis en matière de profil de coupe : les chaînes à burin complet offrent une vitesse de coupe maximale dans le bois propre, tandis que les chaînes à semi-burin sacrifient la vitesse absolue pour une rétention supérieure des bords dans le bois sale ou gelé.
Classifications de sécurité : les chaînes sont classées selon leur potentiel de rebond (normes ANSI) ; les chaînes à faible rebond (étiquette verte) sont conçues avec des pare-chocs de sécurité pour les consommateurs, tandis que les chaînes standard (étiquette jaune) sont réservées aux professionnels qualifiés.
L"entretien dicte la durée de vie : même la chaîne de la plus haute qualité nécessite une tension précise, une correspondance correcte de la lime à la fraise et un affûtage fréquent et spécifique à l"angle pour éviter une usure prématurée du guide-chaîne et un rebond dangereux.
Table des matières
Les acheteurs ne peuvent pas évaluer correctement les options de chaîne sans comprendre comment les composants individuels interagissent. La chaîne doit fonctionner parfaitement avec la scie, le guide-chaîne et le bois que vous coupez. Connaître ces pièces vous aide à identifier l"usure et à choisir le bon remplacement lorsque vous êtes sur le terrain.

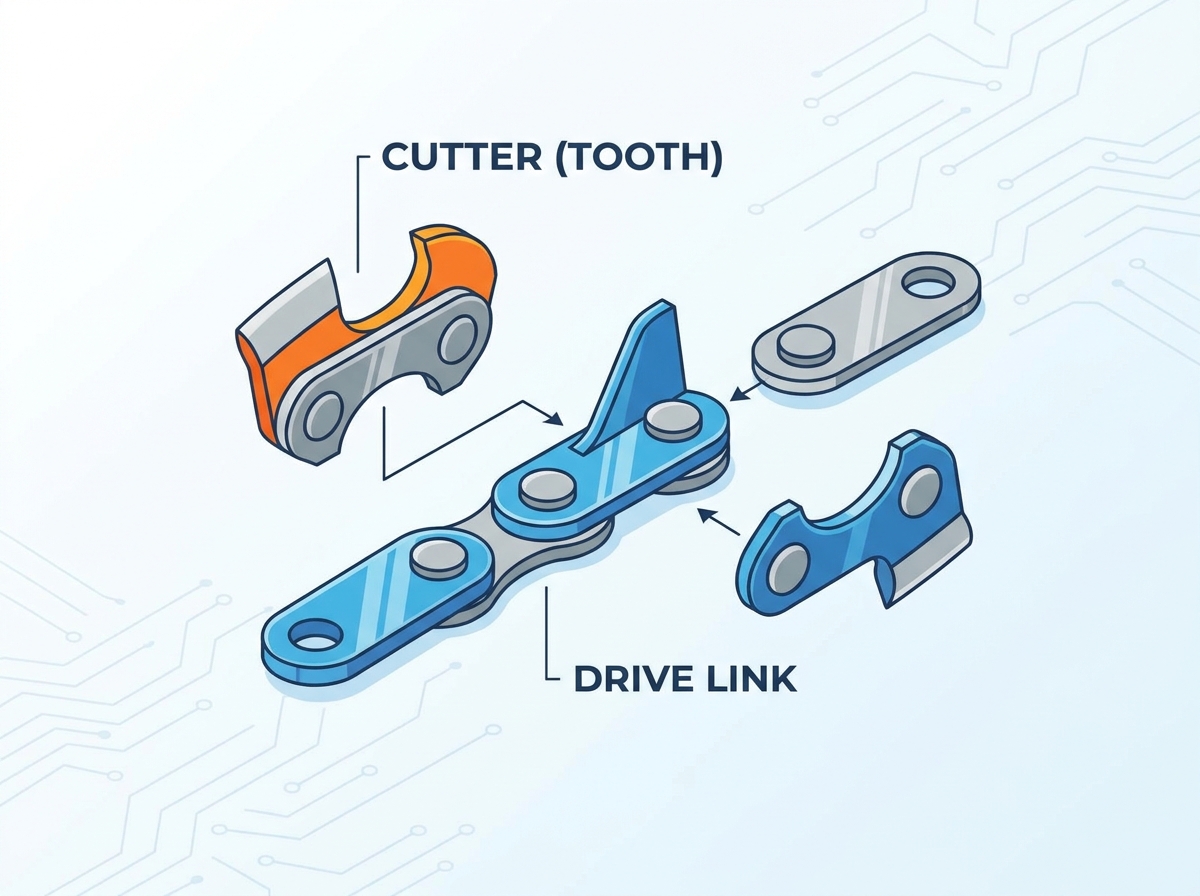

Le maillon d"entraînement est la partie inférieure de la chaîne qui passe à l"intérieur de la rainure du guide-chaîne. Il s"engage avec le pignon d"entraînement pour propulser la chaîne vers l"avant. Les maillons d"entraînement aident également à éliminer la sciure et les débris de la rainure tout en répartissant uniformément l"huile de la barre pour réduire la friction. Si vous regardez attentivement un maillon d"entraînement, vous remarquerez un petit trou ou une indentation spécialement conçu pour récupérer et transporter l"huile de la barre sur toute la longueur de la barre de guidage.
Des sangles d"attache maintiennent le châssis de la chaîne ensemble sur les côtés. Ils sont fixés par des rivets qui font office de points de pivotement. Ces rivets permettent à la chaîne de fléchir en douceur lorsqu"elle se déplace autour du nez du guidon et sur le pignon d"entraînement. Lorsqu"une chaîne se brise sur le terrain, cela est presque toujours dû à un rivet défaillant ou à une sangle d"attache fissurée causée par une mauvaise tension ou un manque de lubrification.
Le coupeur est la dent aiguisée qui coupe la fibre du bois. Directement devant chaque couteau se trouve une jauge de profondeur, communément appelée râteau. La jauge de profondeur indique l"épaisseur exacte des copeaux de bois retirés par passage. Si le râteau est trop haut, le coupeur ne peut pas mordre dans le bois. S"il est trop bas, le coupe-bois attrape trop de bois, ce qui entraîne l"enlisement de la scie, des vibrations violentes ou un recul vers l"opérateur.
De nombreuses chaînes intègrent des ajouts structurels conçus pour améliorer la sécurité. Les maillons d"entraînement du pare-chocs ou les sangles d"attache spécialement inclinées aident à dévier les débris. Ils empêchent la fraise de s"accrocher trop profondément dans la zone de rebond au niveau du quadrant supérieur du nez du guidon. Ces caractéristiques sont standard sur les chaînes grand public mais sont souvent supprimées sur les chaînes professionnelles pour permettre la découpe d"alésages.
Composant | Fonction principale | Conseil d"inspection sur le terrain |
|---|---|---|
Lien de lecteur | Engage le pignon, dégage la rainure, transporte l"huile | Vérifiez s"il y a des bavures ou des martelages sur le bord inférieur |
Sangle à nouer | Connecte les maillons d"entraînement et les couteaux | Recherchez les fissures capillaires près des trous de rivets |
Rivet | Agit comme un point pivot pour la flexibilité de la chaîne | Assurez-vous que les têtes sont affleurantes et ne sont pas excessivement usées |
Coupeur | Coupe les fibres de bois | Vérifiez la marque témoin pour garantir qu"une longueur de dent adéquate reste |
Jauge de profondeur | Contrôle l’épaisseur des copeaux | Mesurez avec un outil de jauge de profondeur pour assurer un dégagement approprié |
Pour adapter physiquement une chaîne à une tronçonneuse, vous devez évaluer trois dimensions techniques strictes. Deviner ces mesures entraînera une chaîne qui déraillera, endommagera votre scie ou ne se montera pas complètement. Vous ne pouvez pas forcer une chaîne dépareillée à fonctionner.
Le pas est défini comme la distance entre trois rivets consécutifs divisée par deux. Les tailles de pas courantes incluent 1/4", .325", 3/8" et .404". Le pas de la chaîne doit correspondre parfaitement à la fois au pignon d"entraînement de la tête motrice et au pignon du nez du guidon. Si vous essayez de faire fonctionner une chaîne de 0,325" sur un pignon de 3/8", les maillons d"entraînement ne s"installeront pas correctement, détruisant instantanément le pignon et la chaîne.
La jauge fait référence à l"épaisseur de la partie du maillon d"entraînement qui s"insère à l"intérieur de la rainure de la barre. Les jauges standard sont .043", .050", .058" et .063". Une inadéquation de la jauge entraîne de graves risques de mise en œuvre. Une chaîne trop épaisse ne rentrera pas dans la rainure du guide. Une chaîne trop fine s"inclinera d"un côté à l"autre, coupant de manière irrégulière et causant de graves dommages au rail du guide-chaîne ou un déraillement de la chaîne.
Mesurer la longueur de la chaîne en pouces est très imprécis. Différentes marques nécessitent un nombre de maillons différent pour la même longueur de barre indiquée. Par exemple, une barre de 20 pouces peut nécessiter 72 maillons d"entraînement, tandis qu"une autre en nécessite 74. Le comptage des maillons d"entraînement (DL) est la seule méthode fiable pour dimensionner correctement votre chaîne.
Vous pouvez généralement trouver les spécifications requises estampillées sur le talon de la barre de guidage, près de la tête motrice. Vous verrez des nombres comme « 3/8 .050 72DL ». Si les marquages des barres se sont effacés suite à une utilisation intensive, recherchez les codes d"identification spécifiques au fabricant estampés directement sur les maillons d"entraînement. Vous pouvez croiser ces codes en ligne ou chez un revendeur pour trouver le pas et la jauge exacts.
Le trait de scie est la largeur de la coupe réalisée par les couteaux de la chaîne. Le choix de la bonne largeur de trait dépend fortement de la source d’alimentation de votre tronçonneuse. Vous devez adapter le profil de coupe de la chaîne au couple du moteur.
Les chaînes à trait de scie standard suppriment un chemin de bois plus large et nécessitent plus de puissance pour passer à travers la coupe. Ils sont construits avec des composants de châssis plus épais pour supporter un couple élevé. Les chaînes à trait de scie étroit comportent des couteaux et des maillons d"entraînement plus fins, fonctionnant généralement sur un calibre de 0,043". Elles enlèvent moins de bois par passage, ce qui se traduit par moins de résistance.
Les chaînes à trait de scie étroit sont essentielles pour les tronçonneuses sans fil alimentées par batterie. Parce qu’ils enlèvent moins de bois, ils réduisent la friction et la traînée du moteur. Cette efficacité prolonge considérablement l’autonomie de la batterie et empêche la surchauffe du moteur électrique lors de coupures prolongées. Si vous installez une chaîne à trait de scie standard sur une scie à batterie, vous viderez la batterie en quelques minutes et déclencherez probablement la protection contre les surcharges thermiques.
Les tronçonneuses à essence de grande cylindrée génèrent un couple énorme. Ils nécessitent des chaînes à trait de scie standard pour résister à des tensions et des forces de coupe plus élevées. Une chaîne à trait de scie étroit sur une grosse scie à essence de 70 cm3 risque de se casser ou de s"user prématurément sous de lourdes charges. La simple force de traction d’un gros moteur à essence étirera très rapidement une chaîne à trait de scie étroit au-delà de sa limite utilisable.
Différentes formes de fraises offrent des avantages spécifiques en fonction de l"application, de la vitesse de coupe et des exigences de maintenance. La sélection du bon profil dépend de ce que vous coupez et de l"endroit où vous coupez. Il n’existe pas de profil de coupe idéal pour chaque situation.
Les chaînes à burin complet constituent l’option haute performance. Ils comportent des dents aux coins carrés qui offrent des vitesses de coupe élevées. Ils fonctionnent mieux dans du bois propre et vert. Les abatteurs professionnels préfèrent le ciseau complet pour abattre rapidement de grands arbres propres. Cependant, les coins pointus s’émoussent rapidement s’ils entrent en contact avec de la terre, des roches ou de l’écorce sablonneuse. Un simple contact avec la saleté peut instantanément ruiner le tranchant d’une chaîne à burin complet.
Les chaînes semi-ciselées sont l’option résiliente. Leurs coins arrondis tolèrent bien mieux les conditions abrasives que les fraises à burin complet. Ils sont idéaux pour les écorces sales, le bois mort, le travail des souches ou le bois gelé. Bien qu’ils coupent légèrement plus lentement, ils offrent une rétention des bords beaucoup plus longue entre les affûtages manuels. Les chaînes de déchiqueteuse sont encore plus arrondies et sont généralement réservées aux conditions extrêmement sales ou aux scies plus anciennes et à vitesse inférieure.
Des solutions de niche existent pour des applications professionnelles spécifiques où les chaînes à meule ronde standard ne suffisent pas.
Les chaînes Hexa utilisent une meule exclusive en forme de V qui offre une coupe plus rapide que le semi-ciseau et est plus facile à affûter que les profils carrés traditionnels. Vous devez utiliser une lime à six faces spécifique pour ces chaînes.
Les chaînes à sol carré sont utilisées dans les applications d"abattage professionnelles sur la côte ouest. Ils nécessitent des limes plates spécialisées ou des meules de précision pour maintenir les angles de coupe complexes. Ils sont exceptionnellement rapides mais très difficiles à affûter à la main sur le terrain.
Les chaînes à pointe en carbure sont conçues pour les environnements extrêmes comme les opérations de sauvetage, le bois durci au feu ou les travaux de démolition où l"acier standard échoue instantanément. Ils sont chers et nécessitent des meules diamantées pour l’affûtage.
Profil de coupe | Meilleure application | Difficulté d"affûtage | Durabilité dans la saleté |
|---|---|---|---|
Ciseau complet | Bois propre et vert | Modéré (dossier rond) | Très faible |
Semi-ciseau | Bois sale, bois de chauffage | Modéré (dossier rond) | Haut |
Terrain carré | Abattage professionnel | Élevé (lime plate/meuleuse) | Faible |
Pointe en carbure | Démolition, sauvetage | Nécessite une meule diamantée | Extrême |
La modification de la distance entre les couteaux affecte la vitesse de coupe, les vibrations et la traînée de la tête motrice. Différentes séquences gèrent différemment la puissance et le dégagement des puces. Vous ne vous soucierez généralement que de la séquence sur les barres de plus de 24 pouces.
Les chaînes de séquence standard ont des couteaux sur une sangle d"attache sur deux. Cet arrangement est idéal pour les barres de moins de 24 pouces. Il offre la coupe la plus douce, mais nécessite une puissance moteur maximale pour tirer toutes ces dents à travers le bois. La plupart des scies grand public et professionnelles de milieu de gamme sont équipées de chaînes séquentielles standard.
Les chaînes semi-sautées présentent un motif alterné d"une et deux sangles d"attache entre les couteaux. Cette configuration équilibre la vitesse de coupe et les besoins en puissance. Il est couramment utilisé sur les barres mi-longues allant de 20 à 24 pouces. Il permet à une tête motrice légèrement plus petite de tirer une barre plus longue sans s"enliser dans la coupe.
Les chaînes à saut complet comportent deux sangles d"attache entre chaque coupeur, réduisant considérablement le nombre total de dents. Ce retrait stratégique des couteaux augmente le dégagement des copeaux dans le bois large et réduit la traînée sur la tête motrice. Full-skip est évalué pour une utilisation professionnelle sur des barres de plus de 28 pouces. Le compromis comprend des vibrations accrues et des coupes plus grossières, ce qui le rend impropre à l’ébranchage de petites branches.
Comprendre le rebond est essentiel pour la sécurité de l’opérateur. La chaîne que vous choisissez a un impact direct sur la probabilité et la gravité d’un événement de rebond. Vous devez faire correspondre la cote de sécurité de la chaîne à votre niveau d"expérience.
La zone de rebond correspond au quadrant supérieur du nez du guide-chaîne. Si une fraise s"accroche dans cette zone, la force de rotation pousse la barre violemment vers le haut et vers l"arrière vers l"opérateur. Cela se produit en une fraction de seconde, plus vite que le temps de réaction humain ne peut l’arrêter. Le frein de chaîne est votre principale défense, mais la conception de la chaîne elle-même joue un rôle majeur dans la prévention.
Les chaînes sont classées selon les normes ANSI. L"industrie utilise un système de codage couleur sur les emballages. Les chaînes à label vert ont un faible rebond et répondent aux normes ANSI B175.1. Les chaînes à étiquette jaune sont de qualité professionnelle et présentent un potentiel de rebond élevé. Vous ne devriez jamais ignorer ces étiquettes.
Les chaînes à label vert comportent des jauges de profondeur inclinées et des maillons d"entraînement de pare-chocs. Ces ajouts éloignent les branches et les fibres de bois des couteaux lorsqu"elles passent autour de la zone de rebond, les empêchant de s"enfoncer trop profondément. Cela rend l"alésage presque impossible, mais réduit considérablement le risque de rebond de la scie lors du tronçonnage et de l"abattage normaux.
Les propriétaires et les utilisateurs occasionnels doivent exiger des chaînes à faible rebond pour leurs scies. Les professionnels optent pour des chaînes à étiquette jaune pour effectuer des alésages, des coupes en plongée et atteindre des cadences de production plus rapides. Cependant, les chaînes professionnelles nécessitent des mesures d’atténuation, notamment une formation spécialisée, des jambières de tronçonneuse robustes et des systèmes de casques avec écran facial.
Un bon entretien détermine la durée de vie de votre chaîne et de votre guide-chaîne. Négliger la tension ou la netteté entraîne de mauvaises performances et des conditions de fonctionnement dangereuses. Une chaîne émoussée oblige à pousser sur la scie, ce qui augmente la fatigue et les risques d"accidents.
Effectuez le test instantané pour vérifier la tension. Tirez la chaîne vers le bas depuis le bas de la barre ; il doit s"enclencher proprement dans la rainure de la barre sans s"affaisser. Les exigences de tension diffèrent entre les chaînes du froid et celles du chaud. Desserrez toujours une chaîne chaude après utilisation pour éviter que le retrait thermique ne lie ou n"endommage les roulements du vilebrequin.
Assurez-vous que la scie est éteinte et que le moteur est froid.
Desserrez légèrement les écrous de la barre.
Soulevez le nez du guide-chaîne vers le haut.
Tournez la vis de tension jusqu"à ce que les sangles d"attache touchent les rails inférieurs de la barre.
Effectuez le test instantané.
Serrez les écrous du guidon tout en maintenant le nez du guidon vers le haut.
L"affûtage nécessite de faire correspondre le type et le diamètre de lime corrects aux spécifications de la chaîne. L’utilisation d’une mauvaise lime ruinera l’angle de coupe et détruira la chaîne.
Les limes rondes sont standard pour les chaînes semi-burin et plein-burin. Ils doivent correspondre aux tailles de pas, généralement 5/32" pour 3/8" profil bas, 3/16" pour .325", ou 7/32" pour standard 3/8".
Des limes hexagonales sont spécifiquement requises pour les meulages Hexa spécialisés.
Des limes plates et des outils de jauge de profondeur sont obligatoires pour limer les râpes afin de correspondre à l"usure de la fraise à mesure que la dent se raccourcit avec le temps.
Vous devez remplacer votre chaîne lorsqu"elle répond à certains critères d"usure. Faire fonctionner une chaîne usée endommage le pignon d"entraînement et les rails du guide-chaîne.
La longueur du couteau est usée au-delà de la marque témoin gravée sur la plaque supérieure.
Vous repérez des maillons et des rivets cassés, fissurés ou desserrés lors de l’inspection.
Des longueurs de coupe inégales font que la scie coupe dans une courbe et le limage ne peut pas la corriger.
La chaîne subit de graves dommages dus à des chocs sur du métal ou des roches qui ne peuvent pas être limées en toute sécurité.
Pour sélectionner la bonne chaîne de tronçonneuse, il faut d"abord adapter les spécifications appropriées à votre scie et l"entretenir correctement tout au long de sa durée de vie. La bonne chaîne améliore l"efficacité de coupe, améliore la sécurité et aide à protéger votre guide-chaîne et votre tête motrice d"une usure inutile.
Zhejiang TriLink Huihuang est un fabricant professionnel de chaînes de tronçonneuses, de barres de guidage et de solutions de coupe forestière. Grâce à une technologie de fabrication avancée, un contrôle de qualité rigoureux et une vaste expérience OEM/ODM, l'entreprise fournit des produits de coupe fiables aux professionnels forestiers, aux distributeurs et aux marques d'équipements électriques extérieurs du monde entier.
Nettoyez votre barre de guidage avec une brosse métallique pour localiser les numéros de spécifications estampés pour le pas, la jauge et le nombre de maillons d"entraînement.
Comptez manuellement vos liens de lecteur actuels si les tampons des barres sont illisibles, en marquant le lien de départ avec un marqueur pour éviter les erreurs de comptage.
Vérifiez le déplacement de votre tête motrice ou la tension de la batterie pour déterminer si vous avez besoin d"une configuration à trait standard ou à trait étroit.
Consultez le tableau de compatibilité de votre fabricant avant d"acheter une nouvelle chaîne pour vous assurer que le pignon d"entraînement correspond au pas sélectionné.
R : Oui, les marques sont interchangeables à condition que le pas, la jauge et le nombre de maillons d"entraînement correspondent exactement aux exigences de votre scie. Le guide-chaîne et le pignon dictent ces dimensions, pas le nom de la marque.
R : Recherchez les numéros estampés sur le talon de votre guide-chaîne. S"ils sont usés, comptez manuellement les maillons d"entraînement et utilisez un pied à coulisse pour mesurer la jauge, ou vérifiez les codes du fabricant estampés sur les maillons d"entraînement.
R : Le pas de .325 est plus petit et plus léger, généralement utilisé sur les scies de milieu de gamme de moins de 55 cc. Le pas de 3/8 est plus grand, nécessite plus de puissance et est standard sur les scies professionnelles de plus de 60 cc. Ils nécessitent des pignons d"entraînement différents.
R : Un émoussement rapide résulte généralement du choc avec de la terre, des roches ou le sol. L’utilisation d’une chaîne à burin complet dans des conditions abrasives ou la coupe avec des hauteurs de jauge de profondeur incorrectes entraînent également une perte prématurée des bords.
R : Il s"agit de codes d"identification spécifiques au fabricant qui correspondent au pas et au calibre de la chaîne. Par exemple, l"Oregon utilise des systèmes de numérotation spécifiques que vous pouvez croiser pour trouver des spécifications de remplacement exactes.
R : Cela dépend de l’application. Le ciseau complet coupe plus rapidement dans le bois propre et vert, mais s"émousse rapidement dans des conditions sales. Le semi-ciseau coupe légèrement plus lentement mais reste aiguisé beaucoup plus longtemps lors de la coupe de bois sale ou gelé.
