Une tronçonneuse est aussi efficace et sûre que les composants spécifiques qui composent sa boucle de coupe. Les opérateurs sont fréquemment confrontés à des performances de coupe médiocres, à une usure accélérée des équipements ou à des rebonds dangereux dus à une mauvaise compréhension de l'anatomie de la chaîne. La sélection d’une mauvaise chaîne de remplacement ou l’incapacité d’identifier l’usure spécifique d’un composant entraîne des temps d’arrêt de l’équipement et des risques pour la sécurité. En déconstruisant les quatre composants principaux d'une chaîne de tronçonneuse (coupeurs, maillons d'entraînement, sangles d'attache et rivets), les opérateurs peuvent diagnostiquer avec précision les modèles d'usure, évaluer les options de réparation par rapport aux options de remplacement et sélectionner les spécifications exactes de la chaîne requises pour leur guide-chaîne et leur application. Comprendre ces pièces évite les pannes catastrophiques sur le chantier. Vous devez savoir exactement comment le métal interagit avec le bois et le guide-chaîne. Nous décomposerons la fonction mécanique de chaque pièce afin que vous puissiez continuer à faire fonctionner votre scie à des performances optimales.
Synergie des composants : les couteaux, les maillons d"entraînement, les sangles d"attache et les rivets doivent fonctionner dans un alignement exact ; la défaillance d"un composant compromet l"ensemble de la boucle de chaîne et du guide-chaîne.
La compatibilité n"est pas négociable : les maillons d"entraînement dictent le pas et le calibre exacts requis pour la compatibilité avec le pignon et la rainure du guide-chaîne de la tronçonneuse.
Performances dictées par les fraises : Le profil de la fraise (ciseau complet, semi-ciseau ou profil bas), son orientation directionnelle et la hauteur de la jauge de profondeur déterminent la vitesse de coupe, la finition et le risque de rebond.
Faisabilité de la réparation : Bien que les couteaux ou les sangles d"attache endommagés individuels puissent être remplacés à l"aide de disjoncteurs de chaîne et de tournevis à rivets dédiés, l"usure systémique des rivets ou l"étirement des sangles d"attache nécessitent un remplacement complet de la chaîne.
Table des matières

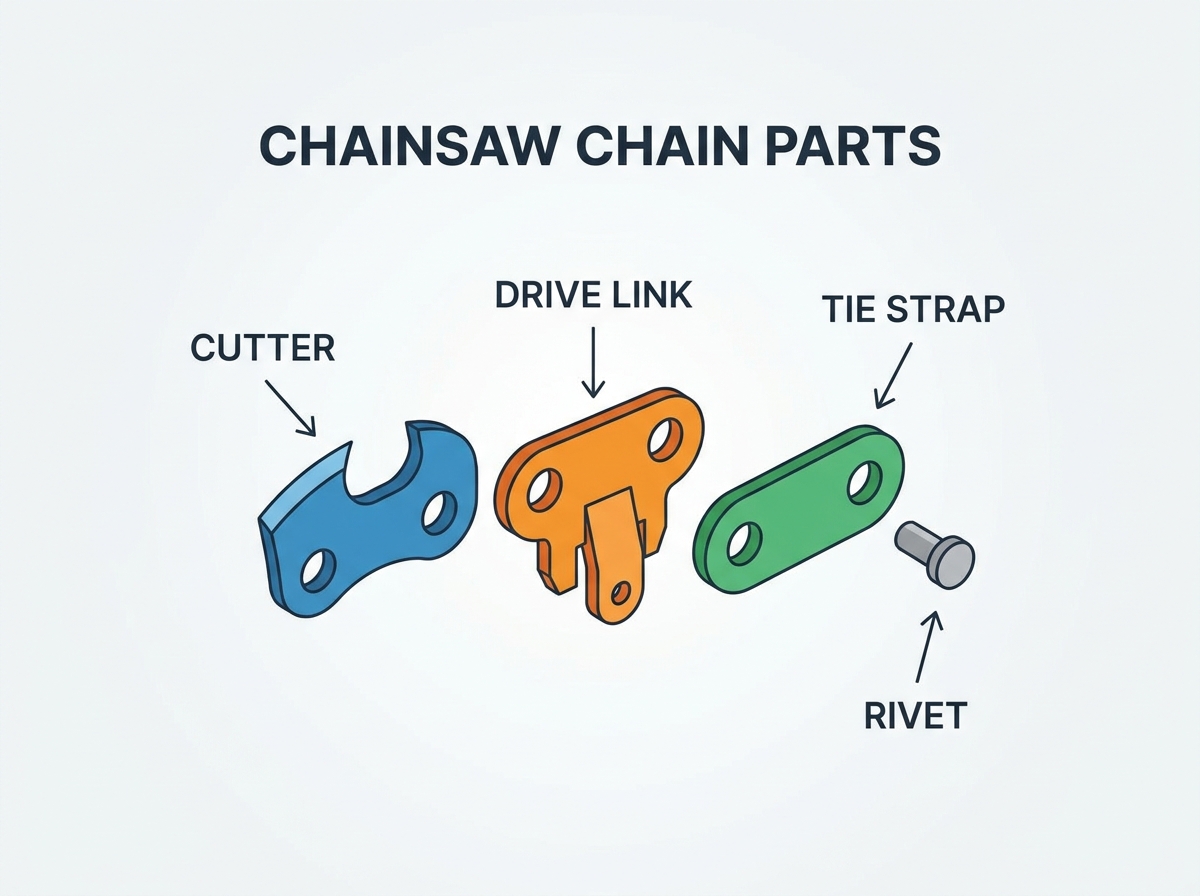

Pour évaluer une chaîne en vue d"un achat ou d"une réparation, les opérateurs doivent d"abord comprendre la base structurelle et la fonction mécanique de chaque pièce individuelle. Vous ne pouvez pas résoudre un problème de coupe si vous ne savez pas comment la chaîne est construite. Chaque boucle se compose d"une séquence spécifique de pièces métalliques conçues pour trancher les fibres de bois, éliminer les copeaux et rouler en douceur sur un rail en acier.
Le coupeur sert d’extrémité active de la chaîne. Il effectue le travail physique réel consistant à couper les fibres du bois. Un cutter standard comprend une plaque supérieure, une plaque latérale et un coin coupant. La plaque latérale coupe le fil transversal du bois. La plaque supérieure agit alors comme un ciseau, soulevant les copeaux de bois coupés hors de la saignée. Le coin coupant est l"intersection de ces deux plaques. Il subit le plus gros de l"impact et s"émousse le plus rapidement lorsque vous heurtez de la terre ou des rochers.
La jauge de profondeur se trouve directement devant le tranchant. De nombreux opérateurs appellent cela le raker ou le drag. Il contrôle la profondeur de morsure du couteau. La différence de hauteur entre le haut de la jauge de profondeur et la plaque supérieure détermine l"épaisseur des copeaux de bois que le coupeur prendra. Si la jauge de profondeur est trop haute, la fraise ne peut pas atteindre le bois. S"il est trop bas, le coupe-bois attrape trop de bois, ce qui fait caler la scie ou reculer violemment.
La séquence de coupe a un impact sur le dégagement des copeaux et la charge du moteur. Les séquences standard placent une seule sangle d"attache entre chaque coupeur. Cela permet une coupe douce mais nécessite une puissance moteur élevée. Les séquences de semi-saut et de saut complet espacent davantage les couteaux. La chaîne à saut complet place deux attaches entre les couteaux. Cela réduit le nombre de dents engagées dans le bois à tout moment. Il élimine les copeaux plus rapidement sur les longs guides et maintient le régime moteur élevé. Vous devez également alterner les couteaux à gauche et à droite. Cette orientation équilibre les forces de coupe latérales. Si vous avez trop de couteaux orientés dans une direction, la scie tirera de ce côté, ce qui entraînera une coupe incurvée.
La biellette d"entraînement s"engage directement avec le pignon d"entraînement. Il transfère la force de rotation du moteur à la chaîne. Sans maillons d"entraînement, la chaîne resterait simplement sur le pub. Les maillons d"entraînement interagissent différemment avec les pignons droits par rapport aux pignons à jante flottante. Les pignons droits entraînent la chaîne avec des dents fixes en forme d"étoile. Le lien d"entraînement se trouve entre ces dents. Les pignons à jante flottante utilisent un tambour lisse et cannelé. Le maillon d"entraînement se trouve à l"intérieur de la jante, ce qui aligne parfaitement la chaîne avec la rainure du guide. Les pignons de jante assurent un transfert de puissance beaucoup plus fluide et réduisent l"usure des maillons d"entraînement.
Les maillons d"entraînement assurent également le bon déroulement des chenilles de la chaîne dans la rainure du guide-chaîne. La partie inférieure du maillon d"entraînement, appelée languette, s"insère à l"intérieur de la rainure. Il agit comme un gouvernail sur un bateau, gardant la chaîne droite lorsqu"il se déplace à grande vitesse. Si la soie est trop fine pour la rainure, la chaîne s"inclinera d"un côté à l"autre. S"il est trop épais, il va se lier.
Ces liens remplissent une fonction de lubrification critique. Les languettes de liaison d"entraînement tirent l"huile de la barre du réservoir au niveau de la tête motrice. Ils transportent cette huile au fond de la rainure du guide-chaîne et la répartissent uniformément le long des rails du guide-chaîne. De nombreux maillons d"entraînement comportent de petits trous ou fossettes spécialement conçus pour contenir de l"huile supplémentaire. Sans cette répartition, la friction entre la chaîne et le guide ferait fondre le métal en quelques minutes.
Des sangles d"attache relient les couteaux et les maillons d"entraînement. Ils forment une boucle continue et flexible. Vous pouvez les considérer comme le châssis de la chaîne. Le dessous plat de la sangle d"attache repose directement sur les rails du guide-chaîne. Cette surface agit comme la principale zone porteuse pour la pression de coupe verticale. Lorsque vous poussez la scie dans une bûche, les attaches transfèrent cette force vers le bas sur les rails en acier de la barre de guidage.
Les attaches standard sont des pièces métalliques plates comportant deux trous. Ils sont placés en face des couteaux pour équilibrer la chaîne. Les sangles d"attache préréglées sont livrées avec des rivets installés en usine sur un côté. Vous utilisez des préréglages pour joindre des boucles de chaîne en toute sécurité. Lorsque vous cassez une chaîne pour la raccourcir ou réparer un maillon cassé, vous devez utiliser une nouvelle sangle d"attache prédéfinie pour la remonter. La réutilisation d’anciennes sangles d’attache compromet l’intégrité structurelle de la boucle.
Les rivets fournissent un point de pivotement sécurisé et à haute résistance. Ils maintiennent les couteaux, les maillons d"entraînement et attachent les sangles ensemble tout en permettant à la chaîne de s"articuler en douceur autour du nez du guidon et du pignon. Une chaîne de tronçonneuse est essentiellement une chaîne de vélo robuste. Il doit se plier dans des rayons serrés à des milliers de tours par minute.
Les rivets nécessitent des propriétés métallurgiques strictes. Ils subissent un durcissement par induction pour résister à des vitesses de rotation extrêmes et à des forces latérales sévères sans cisaillement. Le centre du rivet sert de surface d"appui pour le maillon d"entraînement. Les extrémités du rivet sont retournées pour créer une bride qui maintient les attaches en place. Si un rivet se coupe, la chaîne se casse et revient vers l"opérateur.
L"évaluation de la manière dont les différentes variantes de ces composants s"alignent sur des applications de découpe spécifiques détermine vos critères de réussite. Vous ne pouvez pas utiliser la même chaîne pour abattre du bois propre que pour couper du bois de chauffage sale. La forme physique des composants dicte le comportement de la scie lors de la coupe.
Les fraises à burin complet comportent des coins carrés. La plaque latérale et la plaque supérieure se rejoignent selon un angle aigu de 90 degrés. Ils offrent des vitesses de coupe élevées dans du bois propre. Les bûcherons professionnels préfèrent le ciseau complet car il coupe efficacement les fibres du bois. Cependant, ce coin pointu s’émousse instantanément s’il touche de la terre, des roches ou de l’écorce gelée.
Les fraises semi-ciseaux utilisent des coins arrondis. La transition entre la plaque latérale et la plaque supérieure est incurvée. Ils coupent légèrement plus lentement qu"un ciseau complet, mais ils conservent leur tranchant beaucoup plus longtemps dans le bois sale ou gelé. Le coin arrondi dévie le matériau abrasif plutôt que d"absorber directement l"impact. Les bûcherons et les arboriculteurs travaillant sur des arbres morts et sales s"appuient sur des chaînes semi-ciselées.
Les couteaux à profil bas conviennent aux scies grand public. Ils disposent d"un châssis plus court et d"un angle de coupe moins profond. Ils offrent une conformité réduite au rebond pour un fonctionnement plus sûr. Vous trouverez généralement des chaînes à profil bas sur les scies électriques, les élagueurs à perche et les scies à essence de moins de 50 cc.
Style de coupe | Forme du coin | Meilleure application | Durabilité dans la saleté |
|---|---|---|---|
Ciseau complet | Carré | Bois propre, abattage professionnel | Très faible |
Semi-ciseau | Arrondi | Bois de chauffage, écorce sale, bois gelé | Haut |
Profil bas | Arrondi/peu profond | Scies grand public, élagage, ébranchage | Modéré |
La hauteur de la jauge de profondeur est directement corrélée à l’angle de la fraise et à la puissance physique. Un calibrage approprié produit des copeaux de bois gros et uniformes. Un mauvais calibrage produit de la sciure fine. Au fur et à mesure que vous affûtez le couteau, la plaque supérieure est limée. Étant donné que la plaque supérieure est inclinée vers l’arrière, la fraise devient plus courte à mesure qu’elle est limée. Vous devez abaisser la jauge de profondeur pour maintenir la différence de hauteur correcte.
Un classement des jauges de profondeur trop bas provoque des morsures agressives. La coupeuse saisit plus de bois que le moteur ne peut en tirer. Cela augmente le risque de rebond, provoque de fortes vibrations et fait caler le moteur. Cela exerce également une pression immense sur les rivets, entraînant une rupture prématurée de la chaîne. Les limer trop haut entraîne une coupe lente et une friction excessive. Le coupeur ne peut pas atteindre le bois, donc la chaîne frotte simplement contre la bûche, créant de la chaleur et de la sciure.
Vous devez évaluer la compatibilité de la chaîne à l"aide de mesures des maillons d"entraînement. Vous ne pouvez pas deviner ces chiffres. Le pas est la distance entre trois rivets consécutifs divisée par deux. Le pas dicte la taille de la scie et les exigences en matière de puissance. Un pas plus grand signifie des composants de chaîne plus gros et plus lourds. Une scie de 60 cc peut tirer une chaîne à pas de 3/8", mais une scie de 30 cc s"enlisera en essayant de tirer cette même chaîne.
La jauge est l"épaisseur exacte de la tige du maillon d"entraînement. Vous devez adapter parfaitement la jauge à la rainure du guide-chaîne. Cela empêche la chaîne de s"affaisser ou de se coincer. Si vous placez une chaîne de calibre .050" dans une rainure de barre de .058", la chaîne penchera latéralement pendant la coupe. Cela amène la scie à couper dans une courbe et use rapidement les rails de la barre. Si vous essayez de forcer une chaîne de 0,058" dans une rainure de 0,050", elle se coincera et se cassera.
Type de mesure | Tailles courantes | Impact sur les applications |
|---|---|---|
Pas | 1/4", 3/8" PL, .325", 3/8", .404" | Détermine la compatibilité des pignons et la classe de puissance de la scie. |
Jauge | .043", .050", .058", .063" | Correspond à la largeur de rainure de la barre de guidage pour éviter toute pente. |
L"identification précoce de la dégradation au niveau des composants évite une panne catastrophique, des dommages au guide-chaîne ou des blessures à l"opérateur. Les chaînes ne durent pas éternellement. Le métal s’use par frottement et impact. Vous devez inspecter régulièrement la boucle pour détecter les problèmes avant qu"ils n"endommagent votre guide-chaîne ou ne cassent la chaîne.
Inspectez les plaques supérieures et latérales pour détecter tout signe de choc avec des pierres ou de dommages causés aux câbles. Un placage chromé ébréché indique un impact grave. Lorsque le chrome s"écaille, l"acier sous-jacent ne peut plus retenir ses bords. Vous devez limer la fraise après les dommages pour restaurer les performances de coupe. Parfois, un impact rocheux coupe complètement le coin coupant.
Un affûtage inégal des couteaux crée des profondeurs de morsure inégales. Si vous limez davantage les couteaux de gauche que les couteaux de droite, le côté gauche de la chaîne aura un mordant plus petit. Cela conduit à des trajectoires de coupe courbes. La scie tirera vers la droite. Cette pression inégale provoque également une usure accélérée des rails de la barre de guidage, car les sangles d"attache grincent fortement sur un côté de la barre.
Le grenaillage fait référence aux languettes de maillon d"entraînement battues. Le bas de la soie est martelé et se développe. Un pignon d"entraînement usé, une mauvaise tension de chaîne ou un creux dans une rainure de barre usée provoque un grenaillage. Lorsque la chaîne est trop lâche, les maillons d"entraînement heurtent les dents du pignon au lieu de s"engager en douceur. Cet impact frappe le métal.
Les pignons usés détruisent rapidement les nouveaux maillons d"entraînement. Les rainures découpées dans les pignons d"éperon ou de jante endommagent immédiatement les languettes. Si vous installez une chaîne neuve sur un pignon très usé, le pignon rongera les maillons d"entraînement en quelques heures. Les maillons d"entraînement endommagés ne parviennent pas à distribuer l"huile de la barre. Les tiges battues ne peuvent pas transporter le pétrole efficacement. Cette défaillance entraîne une surchauffe rapide, provoquant le bleuissement des rails du guidon à cause du frottement.
Le concept de « étirement de la chaîne » est en grande partie un mythe. Les chaînes s"allongent en raison de l"usure physique des rivets et des surfaces d"appui internes des attaches. Le métal en lui même ne s"étire pas comme un élastique. Au fur et à mesure que la chaîne fonctionne, la friction use l"acier de la tige du rivet et le trou du maillon d"entraînement. Multipliez cette usure microscopique par 70 ou 80 maillons d"entraînement, et la boucle entière devient sensiblement plus longue.
Inspectez la chaîne pour détecter tout jeu latéral excessif. Tenez la chaîne horizontalement et voyez à quel point elle s"affaisse latéralement. Une flexion latérale indique une usure critique des rivets. Si la chaîne se plie facilement dans le sens latéral, les rivets sont usés et la chaîne est dangereuse à utiliser. L"évasement du rail de la barre de guidage permet aux sangles d"attache de s"incliner. Lorsque la rainure de la barre devient trop large, les sangles d"attache perdent leur support vertical. Cela provoque une usure inégale au bas des attaches et entraîne des coupes tordues.
Évaluez le coût, la sécurité et l’efficacité opérationnelle de la réparation d’une boucle de chaîne par rapport à l’achat d’un nouveau remplacement. Parfois, il est judicieux de réparer une boucle brisée. D’autres fois, vous perdez simplement du temps et risquez de vous blesser en essayant de récupérer du métal usé.
Vous pouvez réparer une casse localisée à l’aide d’outils spécialisés. Le remplacement d"un seul coupeur endommagé par une roche ou d"une sangle d"attache cassée est réalisable s"il reste encore beaucoup de vie au reste de la chaîne. Maintenez la séquence de coupe correcte pendant toute réparation. Vous devez faire correspondre parfaitement l’orientation gauche et droite. Si vous remplacez un couteau à gauche par un couteau à droite, vous aurez deux couteaux à droite d"affilée, ce qui fera que la scie coupera de travers.
Vous avez besoin d"un brise-chaîne monté sur banc et d"un essoreur à rivets pour le faire correctement. Vous retirez les anciens rivets, insérez le nouveau composant avec une sangle d"attache prédéfinie et faites tourner les nouveaux rivets. La compétence technique garantit que le nouveau rivet obtient une finition professionnelle en forme de dôme sans liaison. Si vous serrez trop le rivet, le joint se raidira et la chaîne ne se pliera pas autour du nez du guide. Si vous la faites tourner trop lâchement, la chaîne se cassera sous la charge.
Identifiez le composant endommagé et marquez les attaches adjacentes.
Utilisez un poinçon et une enclume sur le brise-chaîne pour faire sortir les vieux rivets.
Retirez la pièce endommagée et insérez le composant de remplacement.
Installez une nouvelle sangle d"attache prédéfinie et une sangle d"attache standard sur le côté opposé.
Utilisez la roulette à rivets pour rouler les têtes de rivets dans un dôme lisse.
Vérifiez la flexibilité du joint ; il doit se déplacer librement sans inclinaison latérale.
Les utilisateurs à gros volume achètent souvent des bobines de chaîne de 100 pieds. Les arboriculteurs, les bûcherons et les professionnels forestiers font leurs propres boucles. Cette approche offre un fort retour sur investissement par rapport à l’achat de boucles prédécoupées. Une bobine de 100 pieds donne environ 25 boucles pour une barre de 20 pouces. Si vous parcourez une chaîne chaque semaine, faire tourner vos propres boucles permet d"économiser beaucoup d"argent. Cependant, vous devez prendre en compte le coût des outils de rupture et de rotation, ainsi que le temps nécessaire pour assembler les boucles.
Comparez les chaînes des fabricants d'équipement d'origine d'usine avec les alternatives du marché secondaire. Évaluez la qualité de l’acier et l’épaisseur du chromage sur les fraises. Les chaînes de pièces de rechange bon marché utilisent souvent de l'acier plus doux qui s'émousse et s'étire rapidement. La lubrification des rivets en usine varie également selon les marques. Les chaînes haut de gamme injectent de la graisse épaisse dans les joints des rivets lors de l'assemblage, ce qui réduit l'usure initiale. Les remplacements de haute qualité de chaîne de tronçonneuse garantissent longévité et sécurité. Ne faites pas de compromis sur la qualité de la chaîne pour économiser quelques dollars, car une chaîne cassée peut causer de graves blessures.
Comprendre la structure et la fonction de chaque composant de la chaîne de tronçonneuse permet d"améliorer l"efficacité de coupe, de prolonger la durée de vie et de réduire les risques pour la sécurité. Une inspection régulière, un entretien approprié et la sélection de spécifications de chaîne compatibles sont essentiels pour que votre tronçonneuse continue de fonctionner au mieux.
Zhejiang TriLink Huihuang est un fabricant professionnel de chaînes de tronçonneuse et de barres de guidage spécialisé dans les chaînes de scie, les barres de guidage, les produits d'abattage et les accessoires forestiers associés. Avec des capacités de production automatisées, un contrôle de qualité strict et une vaste expérience OEM, la société fournit des solutions de coupe fiables pour les marchés mondiaux des équipements forestiers, d’aménagement paysager et d’extérieur.
Inspectez votre chaîne actuelle pour déceler une usure inégale des couteaux ou un grenaillage des maillons d"entraînement avant de démarrer votre scie.
Localisez le pas et la jauge gravés sur votre guide-chaîne pour garantir une compatibilité de remplacement exacte.
Vérifiez les hauteurs de la jauge de profondeur à l’aide d’un outil de jauge dédié et d’une lime plate avant d’effectuer votre prochaine coupe.
Jetez toute boucle de chaîne présentant une flexion latérale excessive ou une usure visible des rivets pour éviter toute cassure.
R : Le maillon d"entraînement est la section inférieure de la chaîne. Il s"insère directement dans la rainure du guide-chaîne. Il engage le pignon de la tronçonneuse pour transférer la puissance du moteur à la boucle de coupe. Les maillons d"entraînement tirent et distribuent également l"huile de barre le long des rails pour éviter la surchauffe.
R : Les rivets usés provoquent une flexibilité latérale excessive de la chaîne. Vous remarquerez une incapacité à maintenir une tension de chaîne adéquate. La boucle de la chaîne s"allongera visiblement, ce que l"on appelle souvent « étirement de la chaîne », ce qui est en fait l"usure physique du matériau du rivet.
R : Les attaches standard sont des connecteurs métalliques plats avec deux trous vides. Les sangles d"attache préréglées sont livrées avec des rivets déjà installés en permanence sur un côté. Vous utilisez des préréglages pour joindre les extrémités d"une boucle de chaîne pendant l"assemblage ou la réparation.
R : La différence de hauteur entre la jauge de profondeur et la plaque supérieure du couteau détermine la profondeur de morsure. Il dicte l’épaisseur des copeaux de bois que le coupeur prend. Si la jauge est trop basse, la scie mord agressivement et risque de rebondir.
R : Oui, vous pouvez remplacer un seul couteau. Vous avez besoin d"un brise-chaîne monté sur banc et d"un essoreur à rivets. Cette réparation n"est sûre et efficace que si le reste de la chaîne n"est pas gravement usé ou allongé.
R : Le pas est la distance entre trois rivets consécutifs divisée par deux. La jauge correspond à l"épaisseur exacte de la tige du maillon d"entraînement. Vous mesurez généralement la jauge avec des étriers de précision pour vous assurer qu’elle correspond parfaitement à la rainure du guide-chaîne.
