L"efficacité, la sécurité et la vitesse d"une scie à chaîne ne sont pas principalement déterminées par la tête motrice, mais par l"interaction mécanique précise entre l"accessoire de coupe et les fibres du bois. Les opérateurs sont souvent confrontés à une usure accélérée des équipements, à une consommation de carburant excessive et à un risque accru de rebonds en raison d"une mauvaise compréhension fondamentale de la mécanique de la chaîne. La sélection d"un profil incompatible ou le non-respect de la géométrie structurelle peut entraîner l"échec de l"opération.
Comprendre la construction exacte d’une chaîne de tronçonneuse et la physique de la coupe est une condition préalable à l’évaluation des alternatives. Ce guide déconstruit les composants de la chaîne, les principes de coupe et les normes techniques requises pour adapter le profil correct aux besoins opérationnels spécifiques.

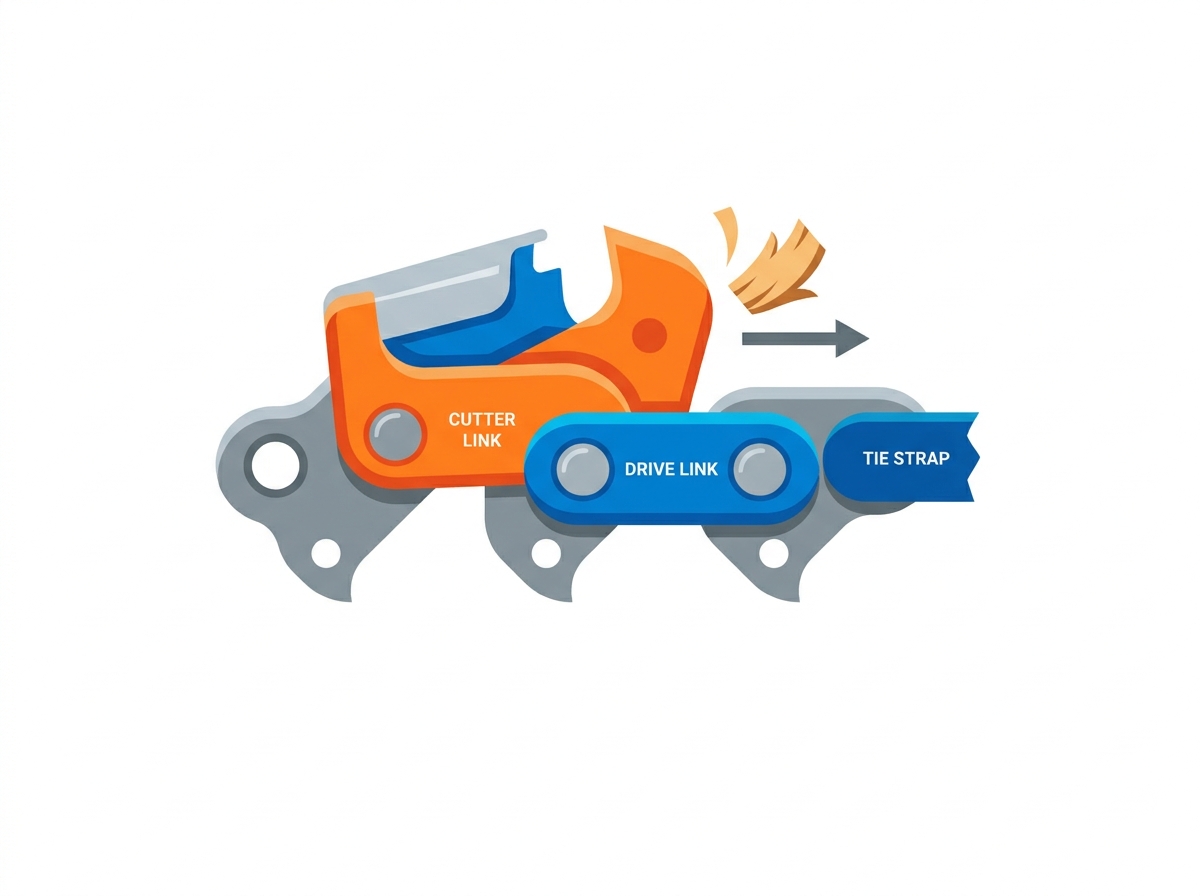

L"anatomie détermine la fonction : Une chaîne de tronçonneuse est une boucle continue de composants spécialisés (coupe, maillon d"entraînement et lien) qui travaillent ensemble pour couper et acheminer les fibres de bois.
Le principe du casse-dents : les chaînes ne sont pas dentelées ; ils cisèlent. La jauge de profondeur ajuste la morsure, tandis que l"angle de coupe, les plaques supérieure et latérales coupent et soulèvent les morceaux de bois.
Compromis de contour : les chaînes à burin complet offrent une vitesse de coupe maximale dans le bois propre, tandis que les chaînes à demi-burin sacrifient la vitesse brute pour une durabilité prolongée dans des conditions sales ou abrasives.
Mesures de compatibilité strictes : L"évaluation d"une chaîne de remplacement nécessite le strict respect de trois mesures non négociables : le pas, le calibre et le nombre de maillons d"entraînement.
Relation entre la barre et le châssis : Des rainures de barre de guidage propres et correctement adaptées sont tout aussi importantes que le tranchant de la chaîne pour garantir des coupes droites et sans bourrage.
Table des matières
Afin d'évaluer l'état ou l'adéquation d'une chaîne, l'opérateur doit d'abord comprendre l'intégrité structurelle, la géométrie physique et la fonction de ses composants individuels. Une chaîne n’est pas un seul brin, mais un assemblage complexe de différents éléments conçus pour effectuer une tâche mécanique spécifique. Lorsque vous examinez une chaîne de tronçonneuse , vous avez affaire à un système de coupe hautement sophistiqué.
Le coupeur est le principal élément de travail de la chaîne. Il agit comme un ciseau miniature, enlevant de la matière à chaque passage. La planche supérieure coupe le bas de la fibre de bois, déterminant ainsi la largeur de la coupe. Dans le même temps, les panneaux latéraux coupent les fibres du bois, séparant les pièces du corps principal du bois. Les opérateurs sur le terrain savent qu"une plaque supérieure endommagée peut réduire instantanément l"efficacité de coupe de plus de cinquante pour cent.
Le point d’intersection où se rencontrent les panneaux supérieur et latéral est appelé angle de coupe ou angle de travail. C’est la partie la plus pointue de la dent et c’est là que commence la coupe. Le corps de coupe est placé sur le châssis à travers le siège d"engrenage et est divisé en une partie talon et une partie orteil pour absorber et disperser la force d"impact physique pendant le fonctionnement. Enfin, l"œsophage (l"espace incurvé sous la plaque du toit) capture, recourbe et élimine les débris de l"incision. Si les fentes des dents sont remplies de résine ou de débris, les copeaux ne s"évacuent pas, ce qui entraîne l"enlisement de la scie.
Une jauge de profondeur (historiquement appelée râteau ou drague) est située directement devant la fraise et indique la quantité de bois que la fraise peut enlever. La distance verticale entre la plaque supérieure et la jauge de profondeur est appelée réglage de la jauge de profondeur. Cet écart précis détermine l’épaisseur précise des copeaux de bois retirés. Si ce réglage est incorrect, le couteau ne parviendra pas à engager le bois ou mordra trop fort, ce qui entraînera de graves risques de fonctionnement. De nombreux opérateurs liment par erreur la jauge de profondeur trop bas pour tenter de couper plus rapidement, ce qui ne fait qu"entraîner de fortes vibrations et un calage du moteur.
Le maillon d"entraînement est la partie inférieure de la chaîne qui engrène directement avec le pignon d"entraînement. Ils poussent la chaîne autour du guide-chaîne et aident à éliminer les débris des rainures du guide-chaîne. La tige du maillon d"entraînement doit correspondre exactement à la largeur de fente de la tige de guidage pour éviter toute instabilité lors de la rotation à grande vitesse. Une tige de maillon d"entraînement usée peut faire sauter ou dérailler la chaîne.
L"attache agit comme une plaque de connexion reliant le couteau et la tringlerie d"entraînement. Ils forment un châssis continu et stable qui doit résister à des forces de traction et de rotation extrêmes sans se séparer. Des rivets fabriqués en usine garantissent que ces attaches maintiennent les composants ensemble sous de lourdes charges.
Les rivets maintiennent l’ensemble ensemble. Lorsque la chaîne se plie autour de la tête de tige et du pignon d"entraînement, ceux-ci sont soumis à des charges mécaniques élevées et à un frottement constant. L"usure des rivets et la dégradation de la surface d"appui peuvent entraîner un étirement de la chaîne. À mesure que les rivets s"usent, la distance physique entre les maillons augmente, provoquant une instabilité, une mauvaise rétention de tension et, finalement, une défaillance du châssis. La lubrification est le seul moyen de prévenir l’usure prématurée des rivets.
Pour comprendre comment la conception mécanique se traduit en efficacité de coupe, en sécurité et en feedback de l"opérateur, il faut examiner la micromécanique de la coupe. Les scies à chaîne fonctionnent différemment des scies à main traditionnelles ; ils utilisent le principe du casse-dents. Vous faites essentiellement fonctionner des dizaines de petits avions en blocs à grande vitesse sur la surface du bois.
Lorsque la fraise pénètre dans le bois, les coins de travail et les panneaux latéraux coupent les fibres. La géométrie inclinée de la plaque supérieure soulève et expulse ensuite les copeaux de la coupe. Une saignée est un passage physique ou une rainure dans un matériau en bois coupé en alternant des couteaux gauchers et droitiers. Un fraisage efficace évite le colmatage des coupes, ce qui peut bloquer la tête motrice et augmenter la friction. Les bois durs nécessitent plus de puissance pour couper les fibres, tandis que les bois tendres produisent des copeaux plus gros qui nécessitent un câblage efficace.
La physique de l’écartement de la jauge de profondeur contrôle directement la résistance de la coupe. Une jauge de profondeur trop haute empêchera la chaîne de s"engager dans le bois, obligeant l"opérateur à pousser plus fort la tige. À l’inverse, un réglage trop bas de la jauge de profondeur peut entraîner une morsure grave. Cela entraîne des vibrations extrêmes, un blocage de la chaîne et un risque élevé de rebond, car la coupeuse saisit plus de bois que la tête motrice ne peut en tirer. Pour un fonctionnement en toute sécurité, le maintien des réglages d"usine de la jauge de profondeur n"est pas négociable.
L"inspection visuelle des fragments de bois fournit un retour immédiat sur la santé de la chaîne. Une chaîne saine et correctement polie produira de gros copeaux de bois propres et uniformes qui tomberont des barres de guidage. La sciure de bois fine est le principal indicateur de diagnostic d"une planche supérieure émoussée, d"un angle de coupe endommagé ou d"un angle de limage incorrect. Lorsqu’une scie produit de la poussière au lieu de copeaux, le coupeur broie le bois au lieu de le couper. Ce meulage génère beaucoup de chaleur, ce qui peut rapidement endommager les rails.
Il est essentiel d"adapter le profil de coupe de la chaîne à l"environnement d"exploitation, au type de bois et à l"expertise de l"utilisateur pour maximiser la productivité et minimiser les temps d"arrêt. L"utilisation d"un mauvais fichier de configuration au travail peut entraîner de mauvaises performances.
La chaîne entièrement ciselée présente des dents à angle carré et un angle de coupe net de 90 degrés. Ils offrent une vitesse de coupe et une efficacité maximales dans les bois tendres et durs propres et verts. Cependant, cette forme radicale a aussi ses inconvénients. Les couteaux à burin complet s"émousseront rapidement lorsqu"ils seront exposés à la saleté, à la boue ou à l"écorce rugueuse. Ils présentent également un risque de rebond plus élevé et nécessitent des techniques d’affûtage précises et un alignement précis des limes pour conserver leur géométrie carrée. Les bûcherons professionnels travaillant dans du bois propre préfèrent le ciseau complet en raison de sa vitesse inégalée.
Les chaînes semi-ciselées comportent des dents arrondies. Bien qu"ils coupent environ 10 à 15 % plus lentement que les variantes à burin complet, ils conservent leur tranchant beaucoup plus longtemps lors de la coupe de bois sale, gelé ou sec. L"angle de travail arrondi est très indulgent lors du ponçage manuel, ce qui fait du demi-ciseau un excellent choix pour le défrichement, le traitement du bois de chauffage et les environnements où le bois vierge n"est pas garanti. Si vous coupez ou pliez des bûches glissantes près du sol, un demi-ciseau est le bon choix.
Chaîne à profil bas conçue pour les scies et arboriculteurs légers de qualité grand public. La hauteur de coupe réduite réduit le poids global de la chaîne et les besoins en puissance, permettant aux moteurs plus petits de maintenir un régime élevé. Les chaînes à sauts ou semi-skips ont moins de couteaux, créant plus d"espace entre les dents. Ceux-ci sont évalués pour les longues tiges de guidage (généralement 24 pouces ou plus) afin d"améliorer le dégagement des copeaux et de maintenir le régime de la tête motrice dans le gros bois en réduisant le nombre de dents engageant le bois simultanément.
Un approvisionnement sûr, pratique et fiable nécessite le strict respect des spécifications techniques. Deviner dans le choix de la chaîne peut entraîner des dommages à l"équipement et de graves risques pour la sécurité. Vous devez adapter parfaitement la chaîne à la scie et au guide-chaîne.
Le pas est défini comme la distance entre trois rivets consécutifs divisée par deux. Il spécifie la taille globale et les exigences de puissance de la chaîne (les tailles courantes incluent 1/4", 0,325", 3/8" et 0,404"). La spécification correspond à l"épaisseur du maillon d"entraînement à l"endroit où il s"insère dans la rainure de la tige de guidage (les tailles courantes incluent 0,050", 0,058" et 0,063").
Spécification | définition | Mesures courantes | Impact sur les opérations |
|---|---|---|---|
asphalte | Distance entre 3 rivets divisée par 2 | 1/4", .325", 3/8", .404" | Déterminez la taille de la chaîne et la compatibilité des pignons. |
Mesures | Épaisseur de la tige du maillon d"entraînement | .043", .050", .058", .063" | Assurez-vous qu"il est correctement installé dans la rainure de la tige de guidage. |
Nombre de liens Drive | Nombre total de liens de pilotes | changements (par exemple, 60, 72, 84) | Spécifie la longueur exacte de la boucle continue. |
L"adaptation précise du calibre du maillon d"entraînement à la rainure de la tige de guidage empêche le « basculement », la tendance de la chaîne à s"incliner latéralement pendant la coupe. Des rainures de barre usées ou des jauges mal adaptées peuvent provoquer l"inclinaison de la chaîne, entraînant une flexion, une coupe inefficace et une usure accélérée et inégale des chenilles de la barre. La tringlerie d"entraînement doit coulisser librement mais être complètement verticale dans la rainure. Si vous pouvez balancer excessivement la chaîne d"un côté à l"autre alors qu"elle est dans le guide-chaîne, le guide-chaîne est usé ou n"a pas le bon calibre.
Pour l"achat d"une chaîne de remplacement, mesurer la longueur physique de la tige avec un ruban à mesurer est inexact. Les tiges de guidage de même longueur spécifiée peuvent avoir des profils et des tailles de nez de pignon différents. Pour garantir des dimensions précises, l"opérateur doit trouver et utiliser le numéro de maillon d"entraînement (DL) estampé directement sur la tige de guidage ou compter les maillons d"entraînement sur l"ancienne chaîne.
Les chaînes sont classées en fonction de leur potentiel de jeu. Les chaînes standard (souvent marquées d"une étiquette jaune pour un usage professionnel) ne disposent pas de fonctions anti-rebond actives, permettant l"utilisation de techniques spécialisées telles que le perçage. Les chaînes à faible rebond (étiquette verte à l"usage des consommateurs) intègrent des modules complémentaires mécaniques tels que des maillons d"entraînement de pare-chocs et des jauges de profondeur de rampe. Ces caractéristiques empêchent physiquement l"angle de coupe d"attraper trop de bois lorsqu"il contourne le quadrant de la tête, réduisant ainsi considérablement le risque de rebond au détriment de la capacité de coupe par chute.
Même la chaîne de la plus haute qualité peut tomber en panne si elle n"est pas correctement entretenue. Comprendre les compromis opérationnels peut éviter une usure prématurée et des dommages aux équipements. L"entretien de routine n"est pas facultatif ; c"est une exigence stricte en matière de sécurité et de performance.
La tension de la chaîne doit être surveillée en permanence. Les chaînes desserrées peuvent facilement dérailler, ce qui présente un grand risque pour la sécurité des opérateurs. À l’inverse, une chaîne trop tendue peut brûler les guides-barres, étirer prématurément le châssis et endommager les roulements de manivelle du moteur. Effectuez un « test instantané » de la chaîne du froid : tirez la chaîne vers le bas depuis le bas de la barre et relâchez-la. La tringlerie d"entraînement doit rester entièrement dans la fente de la tige tout en permettant un mouvement libre autour de la tige à la main.
Suivez ces étapes pour tendre correctement votre chaîne :
Desserrez légèrement l"écrou de la tige pour permettre à la tige de guidage de monter et descendre.
Soulevez l"extrémité avant de la tige de guidage et maintenez-la en position haute.
Tournez la vis de tension jusqu"à ce que le maillon d"entraînement touche juste le rail inférieur de la tige.
Effectuez un test instantané pour garantir un mouvement fluide.
Serrez fermement l"écrou de la tige tout en continuant à maintenir la pointe de la tige vers le haut.
L’utilisation d’un mauvais diamètre de lime ronde ou la modification de l’angle de la plaque supérieure d’usine détruira la géométrie de l’outil et donc les performances de coupe. Ce risque peut être atténué en utilisant un guide de lime, en faisant correspondre le diamètre correct de la lime au pas de la chaîne et en respectant strictement l"angle spécifié par le fabricant (généralement 25 à 30 degrés). Quelques coups précis avec la bonne lime produiront de bien meilleurs résultats qu’un limage agressif avec le mauvais outil. Limez toujours de l’intérieur de l’outil vers l’extérieur.
La friction détruit la trempe de l"acier. Travailler sans huile adéquate pour la tige et la chaîne peut provoquer une surchauffe de l"outil, perdre son bord durci et éventuellement fusionner avec la tige de guidage. Assurez-vous que le réservoir d"huile est rempli à chaque fois que vous huilez la scie et vérifiez régulièrement que la scie pulvérise un léger brouillard d"huile sur une surface propre avant de commencer des coupes lourdes. Si l"injecteur d"huile tombe en panne, arrêtez immédiatement de couper et nettoyez l"orifice d"huile sur la tige de guidage.
Garder votre chaîne de tronçonneuse en parfait état commence par sélectionner le bon type de chaîne, maintenir une tension appropriée et suivre les pratiques d"affûtage et de lubrification recommandées. Une chaîne bien adaptée et correctement entretenue permet un fonctionnement plus sûr, des coupes plus nettes et une durée de vie plus longue.
Zhejiang Sanlian Huihuang est un fabricant professionnel spécialisé dans les chaînes de tronçonneuses, les tiges de guidage et les solutions de coupe forestière. Grâce à sa technologie de production avancée, son contrôle de qualité strict et ses capacités OEM/ODM complètes, l'entreprise fournit des produits de haute qualité auxquels font confiance les professionnels forestiers, les revendeurs et les marques d'équipements électriques extérieurs du monde entier.
Avant d"acheter une chaîne de remplacement, veuillez vérifier votre pas exact, votre calibre et votre nombre de maillons d"entraînement.
Vérifiez les rainures de la tige de guidage pour déceler une usure excessive ou des traces inégales, ce qui pourrait faire glisser la chaîne.
Utilisez le guide approprié pour maintenir un angle d"affûtage serré et ne négligez jamais le réglage de la jauge de profondeur lors de votre routine d"affûtage quotidienne.
Effectuez des contrôles de tension à froid avant chaque quart de travail pour éviter tout déraillement et tout dommage aux roulements.
Réponse : La fréquence d’affûtage dépend de l’environnement de coupe. Utilisez du bois propre et retouchez rapidement la peinture à chaque fois pour maintenir une efficacité maximale. Si vous heurtez de la terre, de la pierre ou du métal, vous devez vous arrêter immédiatement et aiguiser le couteau car l"angle de coupe sera immédiatement compromis.
Réponse : Non. Le pas de la chaîne doit correspondre exactement au pas du pignon d"entraînement et du pignon de nez de la tige de guidage. L"asphalte mélangé peut gravement endommager les systèmes d"entraînement et provoquer la rupture ou le déraillage des chaînes.
R : Les coupes tordues sont généralement causées par un affûtage inégal (le couteau d"un côté est plus long ou plus tranchant que l"autre), un limage inégal de la jauge de profondeur ou une usure des rails de guidage provoquant l"inclinaison latérale de la chaîne dans les rainures.
R : Les ciseaux complets ont un angle de coupe carré et pointu pour une vitesse maximale dans le bois propre, mais s"émousseront rapidement dans la saleté. Le demi-ciseau a un coin arrondi et coupe légèrement plus lentement mais conserve son tranchant plus longtemps dans des conditions abrasives ou sales.
R : Des copeaux de bois fins indiquent un outil émoussé, un angle de coupe endommagé ou une jauge de profondeur réglée trop haut. Une chaîne bien aiguisée et correctement configurée doit tirer des copeaux gros et réguliers.
